Sprzęt wibroflotowy z dolnym podajnikiem Typ ramy do chodzenia z gliny mułowej do ulepszania miękkiej gleby

Typ ramy wibroflotowej z dolnym podajnikiem BVEM stosowany do ulepszania miękkiej gleby ilasto-gliniastej

Podawanie wibro-denne jest rozszerzeniem aplikacji tradycyjnej wibroflotacji w celu rozszerzenia odpowiedniego zakresu technologii wibroflotacji.

Specjalna metoda wibroflotacji, która umożliwia bezpośrednie dotarcie materiału wypełniającego do dna otworu wiertniczego w czasie rzeczywistym przez rurę zasilającą przymocowaną do urządzenia wibroflotacyjnego i wykonuje kolumnę kamienną lub piaskowanie.

Rozwój wibroflotacji dolnego paszy:

1. Entend odpowiedni zakres wibroflotacji, może być stosowany do poprawy gleby iłowej, budowy przybrzeżnej, budowy metodą suchą i projektu, który wymaga dokładnej kontroli średnicy

2. W zależności od stanu można zrealizować niestandardowy sprzęt w celu wykonania konstrukcji w różnych sytuacjach

3. Można zrealizować cały zapis danych konstrukcyjnych procesu i automatyczną konstrukcję;

4. Ułatwić redukcję odpadów kamienia i przeprowadzać ekologiczne i zielone budownictwo

5. Można zrealizować suchą, wodną i łączącą metodę powietrze i wodę

6. Potrafi zrealizować konstrukcję sproszkowanych kamiennych słupów?

Typ ramy wibroflotu z dolnym podawaniem wibroflotu

Profil struktury

Główna konstrukcja systemu wibroflotów z dolnym posuwem typu chodzącego stosu:

1. Wibrator BJZC-BFS-400-180 z zaprojektowanymi podwójnie zablokowanymi wnękami ciśnieniowymi.

2. Rama chodzenia ZB200 podtrzymująca hosta z kolumną 38 m

3. Lej śledzący z dziobkiem

4. System automatycznej kontroli jakości całego procesu budowy

Charakterystyka

1. Podwójnie zablokowane wnęki ciśnieniowe:

Jak pokazano na rysunku 2, sygnał położenia wnęki ciśnieniowej z podwójną blokadą odbity przez czujnik, aby wskazać naprzemienne otwieranie i zamykanie drzwi górnej komory i dolnej komory, pewne ciśnienie powietrza jest zawsze utrzymywane w rurociągu zaślepiającym, aby zapewnić szybkie spadanie kamieni.

W budownictwie przybrzeżnym może skutecznie zapobiegać wlewaniu się wody z zewnątrz do rurociągu, a nawet spływaniu z powrotem do wnęki.To urządzenie systemowe jest szeroko stosowane w projektach o dużej głębokości stosów lub podwodnych kolumnach wibroflotacyjnych.

2. Rama do chodzenia:

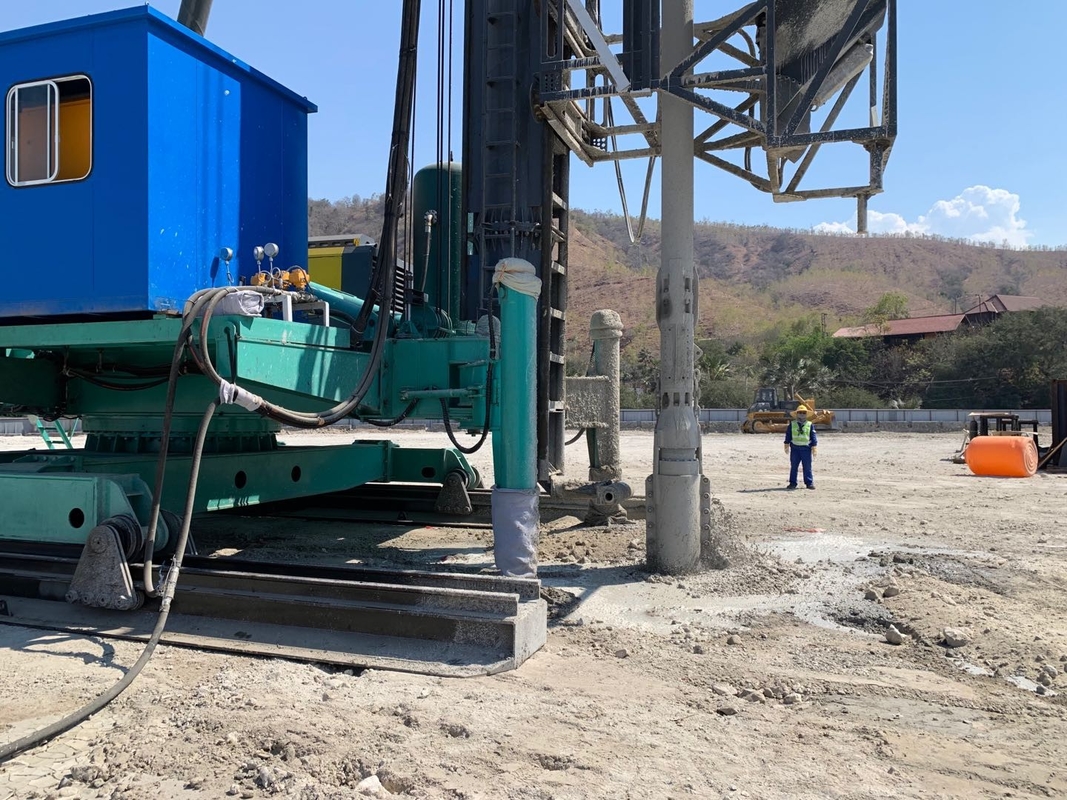

Rama podstawy może nie tylko poruszać się i obracać o 360 stopni wraz z wibratorem, ale także przenosić cały sprzęt budowlany (sprężarka powietrza, zbiornik powietrza, generator, szafa sterownicza itp.) na jednej platformie jako całości, aby zrealizować duże -powierzchnię palowania na jednostkę i unikanie czasochłonnego przemieszczania się wraz z palem każdego pomocniczego sprzętu budowlanego.W budownictwie lądowym na dużą skalę może skutecznie zaoszczędzić czas i koszty oraz poprawić wydajność budowy.

3. Lej śledzący z dziobkiem:

Znamionowa pojemność łyżki leja podnoszącego wynosi 1,2 m3, a wewnętrzne nachylenie jest większe niż kąt spoczynkowy kamienia, aby zapewnić płynne napełnianie materiału.Drzwi materiałowe sterowane przez cylinder powietrzny mogą realizować sekwencyjne otwieranie drzwi leja i rynny zaślepiającej.

Jest przymocowany do toru i przesuwa się w górę iw dół pod działaniem pomocniczej wciągarki podnoszącej stalową linę stalową, dzięki czemu cały proces podawania i przenoszenia jest bardziej stabilny, wygodny i wydajny.

4. Automatyczny system zarządzania rejestracją danych budowlanych:

Może realizować funkcję zdalnego sterowania wieloma urządzeniami, takimi jak uruchamianie i zatrzymywanie wibratora, ustawianie parametrów jakości stosu, podawanie i zawory.Podczas budowy różne parametry konstrukcyjne, w tym ilość wypełniacza, będą rejestrowane w czasie rzeczywistym, aby monitorować cały proces, kontrolować proces budowy i zapewnić dokładną konstrukcję.

Wydajność aplikacji i konstrukcji

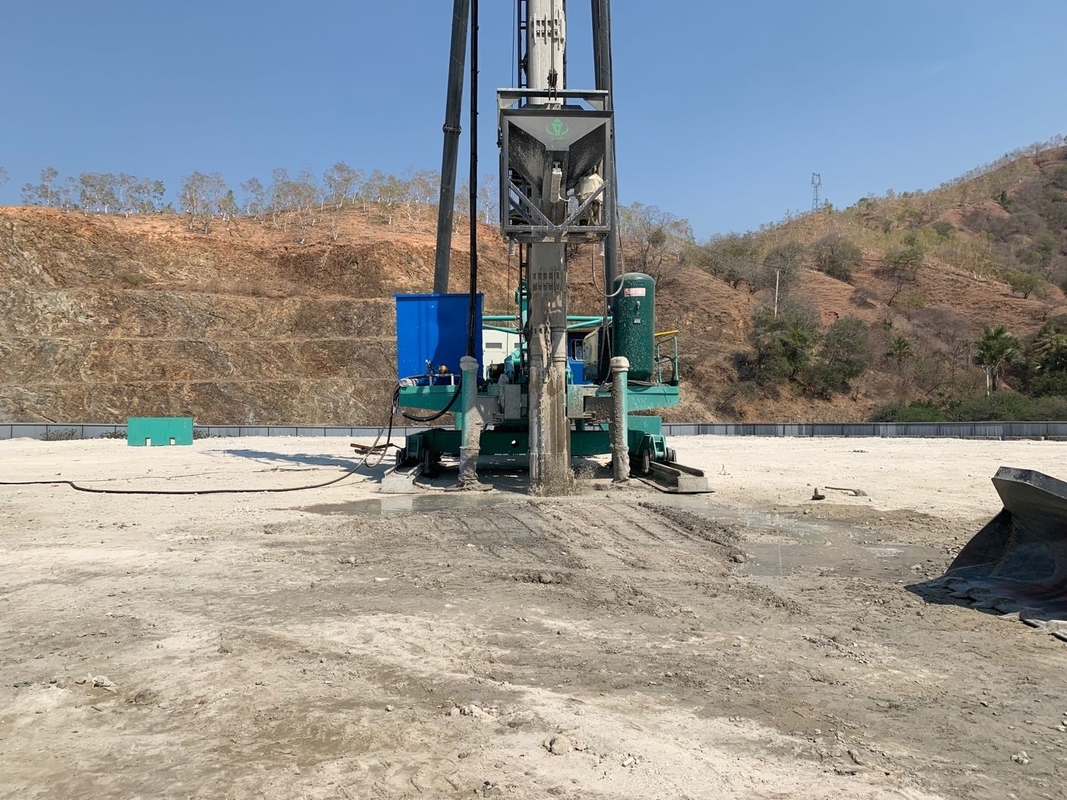

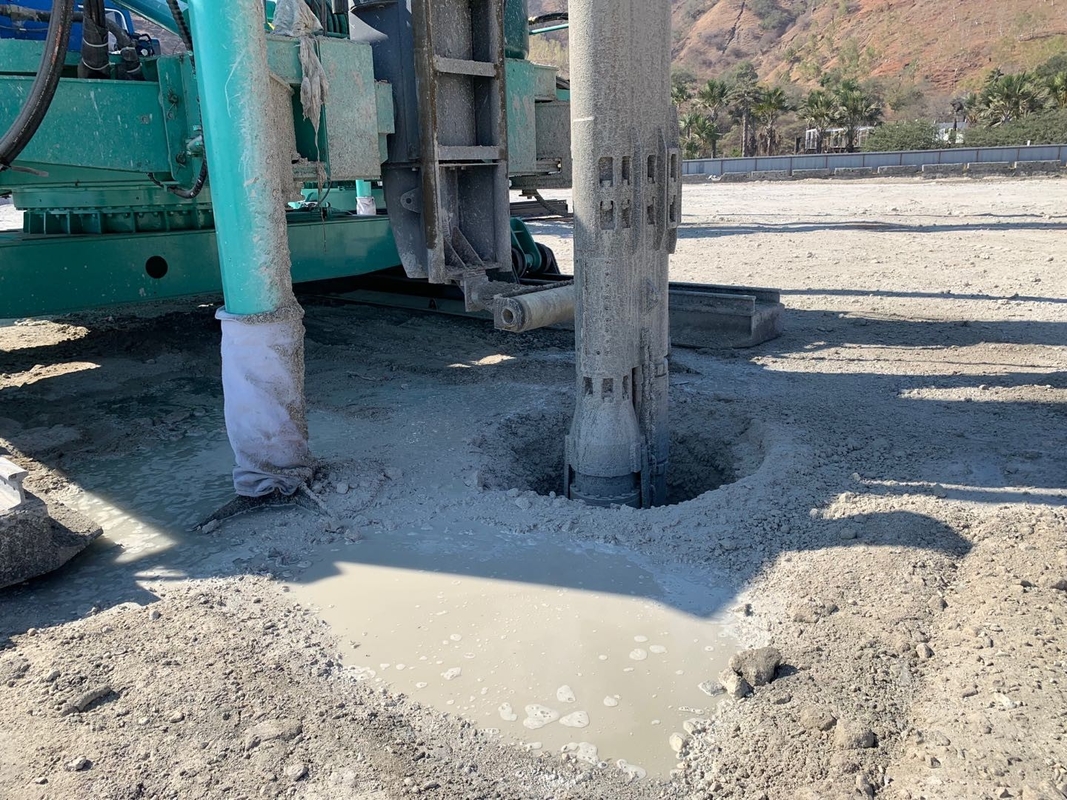

Produkt został z powodzeniem zastosowany do budowy lądowej projektu budowy wibroflotacji dolnego pakowania nowego terminalu kontenerowego w Tiba Bay w Timorze Wschodnim.Całkowita liczba stosów żwiru wynosi około 37000. Zakres głębokości stosu wynosi 15 ~ 21 m, średni czas wykonywania otworu to 15 ~ 25 minut, czas szyfrowania to 30 ~ 35 minut, czas pracy całego stosu to 50 ~ 70 min, a maksymalna wartość penetracji SPT to ponad 50 ciosów.

Producent systemu wibroflotów z dolnym posuwem - Pekin Vibroflotation Engineering Machinery Co., Ltd (BVEM)

1. Dziesięć lat badań i rozwoju w zakresie dolnego systemu podawania, pierwszy kompletny zestaw dostawcy wibroflotów z dolnym podawaniem, który może reprezentować zaawansowany poziom w Chinach

2. Redaktor naczelny chińskiego standardu produkcyjnego wibroflotu elektrycznego;

3. Badacz i twórca kontroli i zarządzania jakością całego procesu wibroflotacyjnego

4. China Three-Gorge Prject, Hongkong-Zhuhai-Macao Bridge i dziesiątki innych głównych uczestników krajowych projektów i przełomów technicznych
